26  Waffle

Waffle chart 通过一个小方块网格直观地表示分类数据，形状像华夫饼。

每个小方块代表一个单位，每个类别有一种颜色，通常用于展示百分比或比例数据。

waffle 包提供两种不同的 API（应用程序编程接口）。第一种类似于基础 R 语法，使用 waffle() 函数。第二种 geom_waffle() 符合 tidyverse 理念，可以无缝集成到 ggplot2 调用中。

26.1 PKG

library(waffle)
library(tidyverse)
library(ggtext)
library(rnaturalearth) # 获取世界地图数据
library(sf)           # 处理空间数据

26.2 Base R

26.2.1 基本

# 构造示例数据
group <- c("group-1", "group-2", "group-3")
value <- c(13, 5, 22)
data <- data.frame(group, value)

# 绘制华夫饼图
waffle(data)

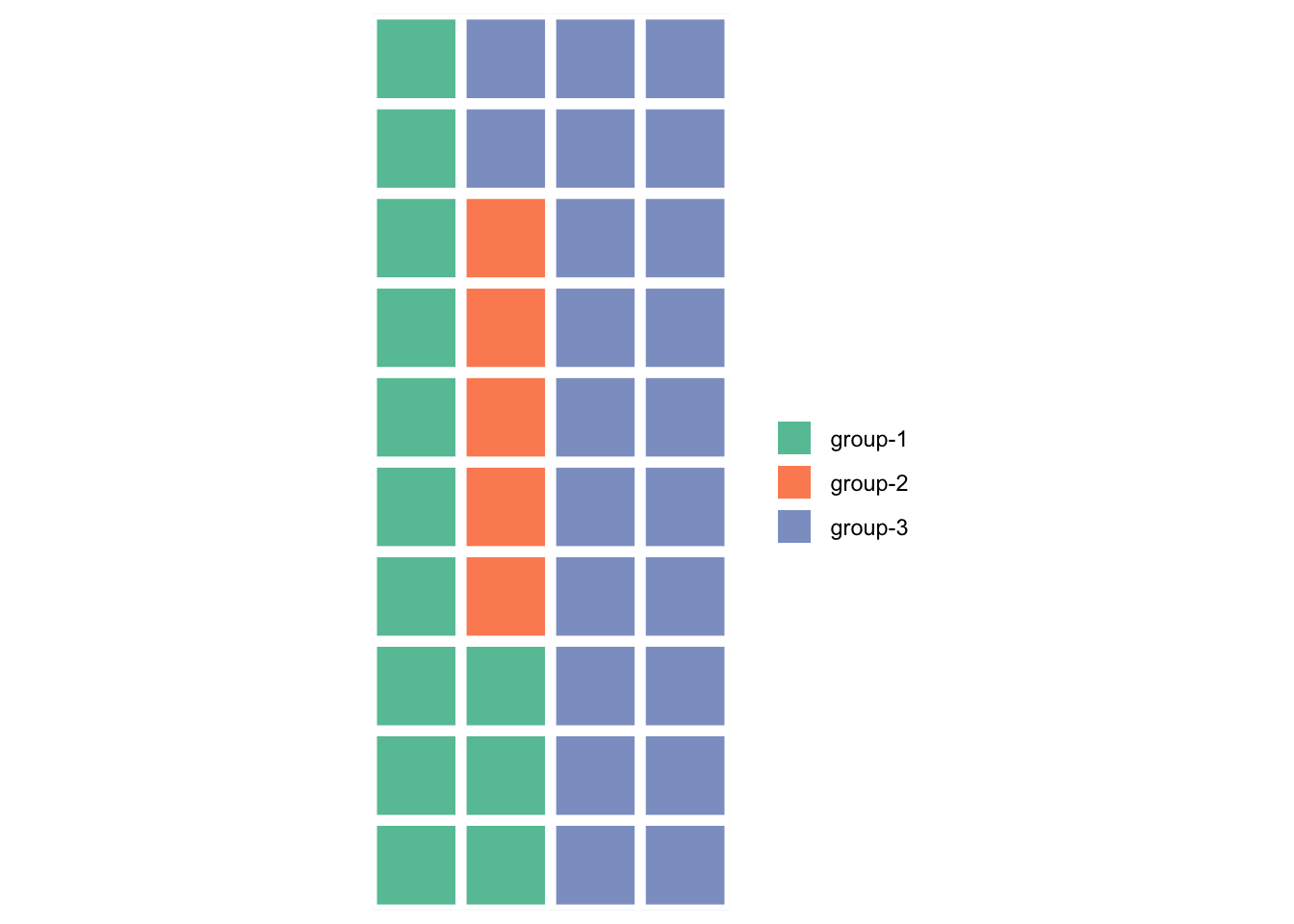

基础 R 语言绘制华夫饼图

26.2.2 rows

waffle(data, rows = 5)

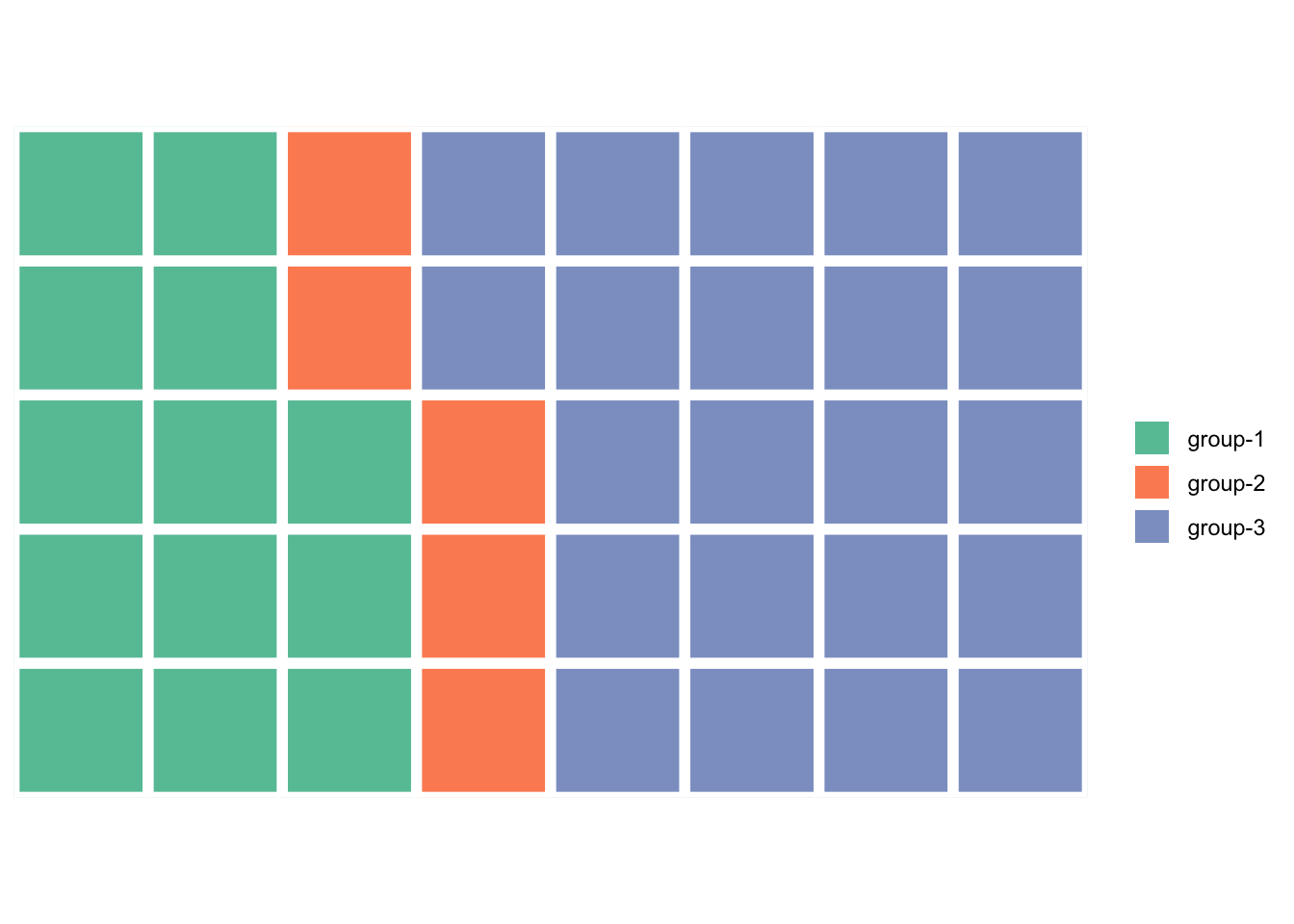

通过 rows 参数设置华夫饼图的行数

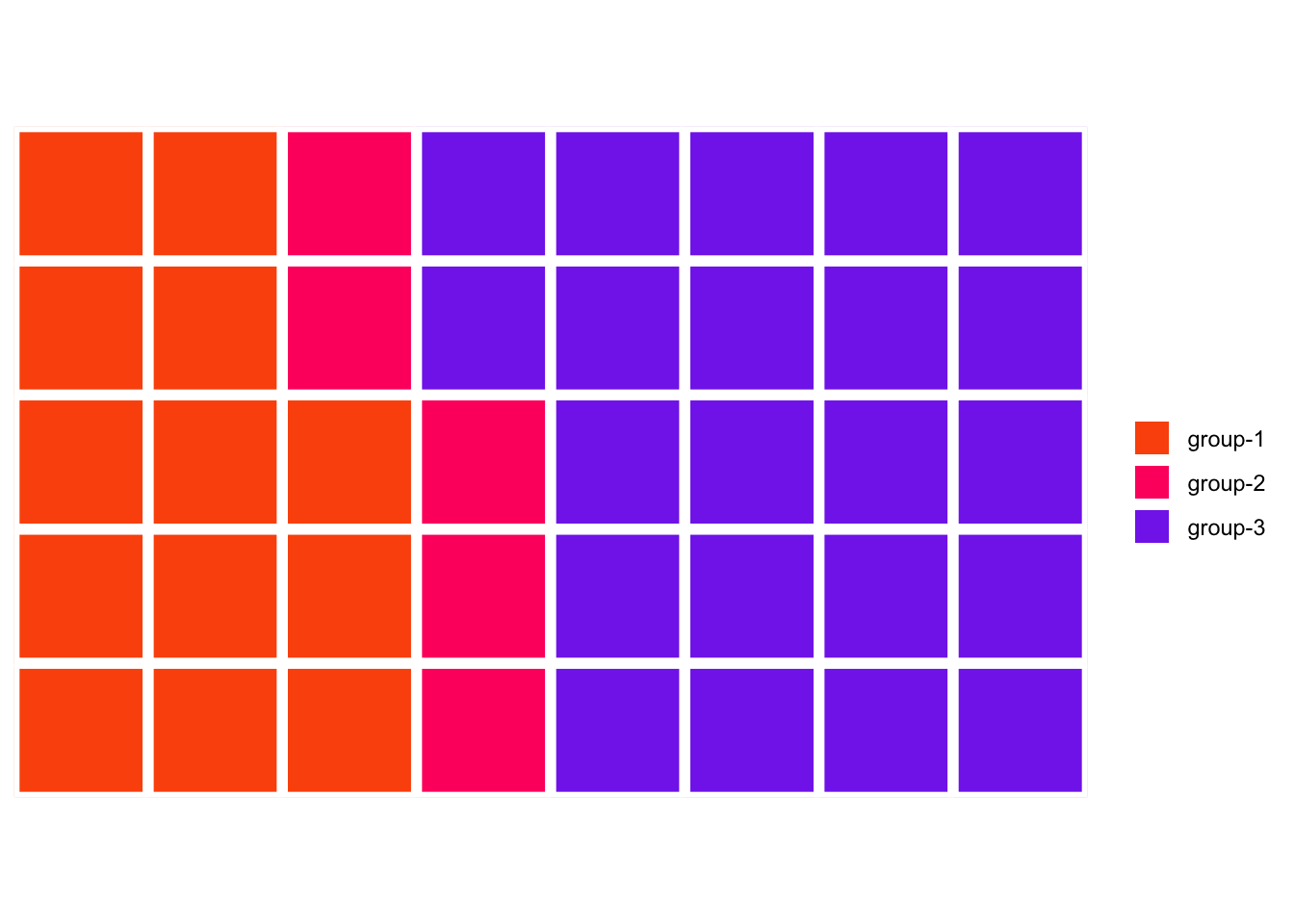

26.2.3 colors

waffle(data, rows = 5, colors = c("#fb5607", "#ff006e", "#8338ec"))

通过 colors 参数设置华夫饼图的颜色

26.2.4 Legend

通过 legend_pos 参数设置图例位置

waffle(
    data,
    rows = 5,
    colors = c("#fb5607", "#ff006e", "#8338ec"),
    legend_pos = "bottom"
)

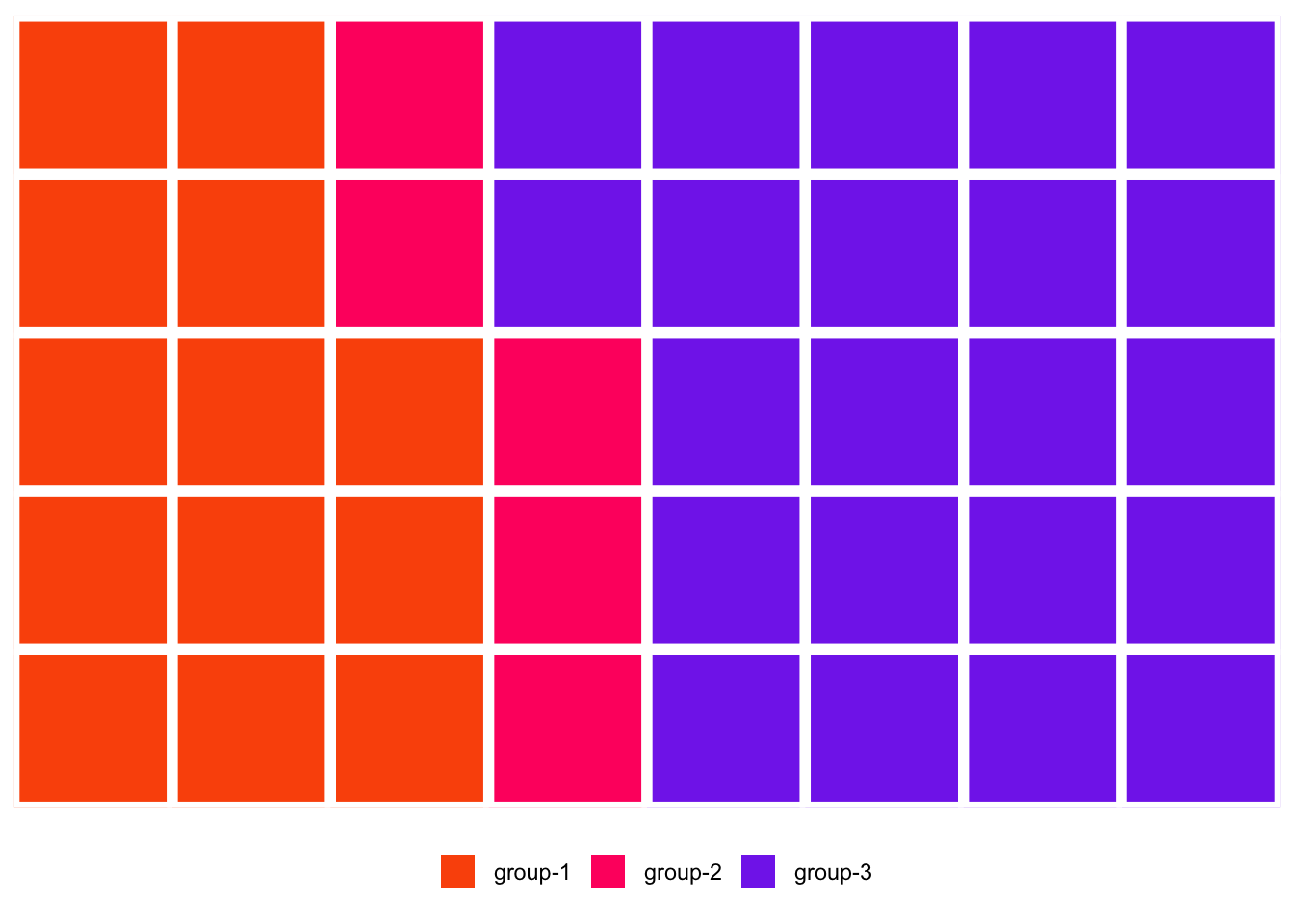

通过 legend_pos 参数设置图例位置

26.3 ggplot2

geom_waffle() 可以在 ggplot2 中使用。

26.3.1 基本

ggplot(data, aes(fill=group, values=value)) +
  geom_waffle() +
  theme_void()

使用 ggplot2 绘制华夫饼图

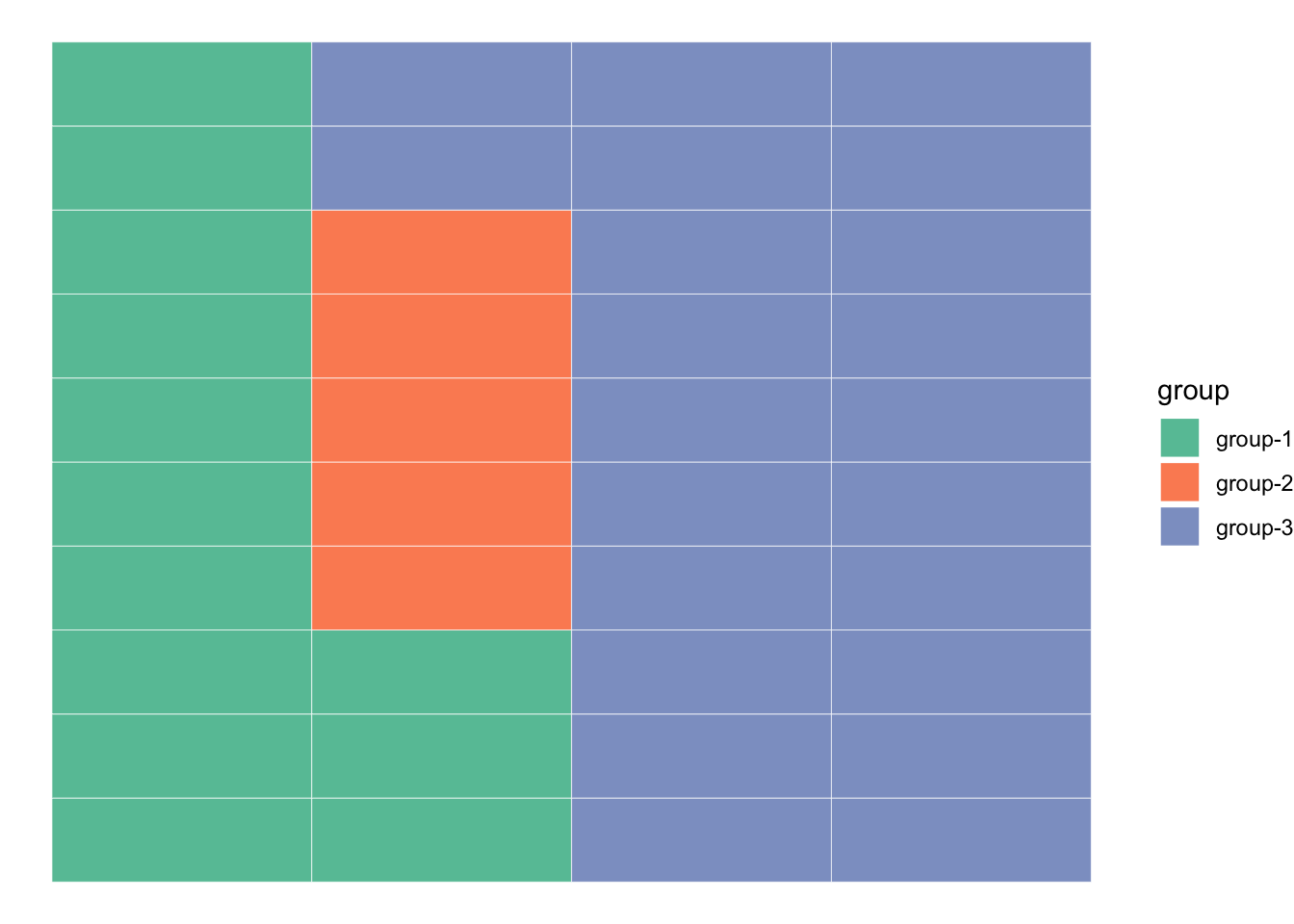

26.3.2 颜色

ggplot(data, aes(fill=group, values=value)) +
  geom_waffle(color = "white") + # 添加白色边框
  scale_fill_brewer(palette = "Set2") + # 使用 Set2 调色板
  theme_void()

使用 ggplot2 绘制华夫饼图，修改颜色

26.3.3 Legend

ggplot(data, aes(fill=group, values=value)) +
  geom_waffle() +
  scale_fill_manual(
    values = c("#999999", "#E69F00", "#56B4E9"),
    labels = c("First group", "Second group", "Third group")) +
  theme_void()

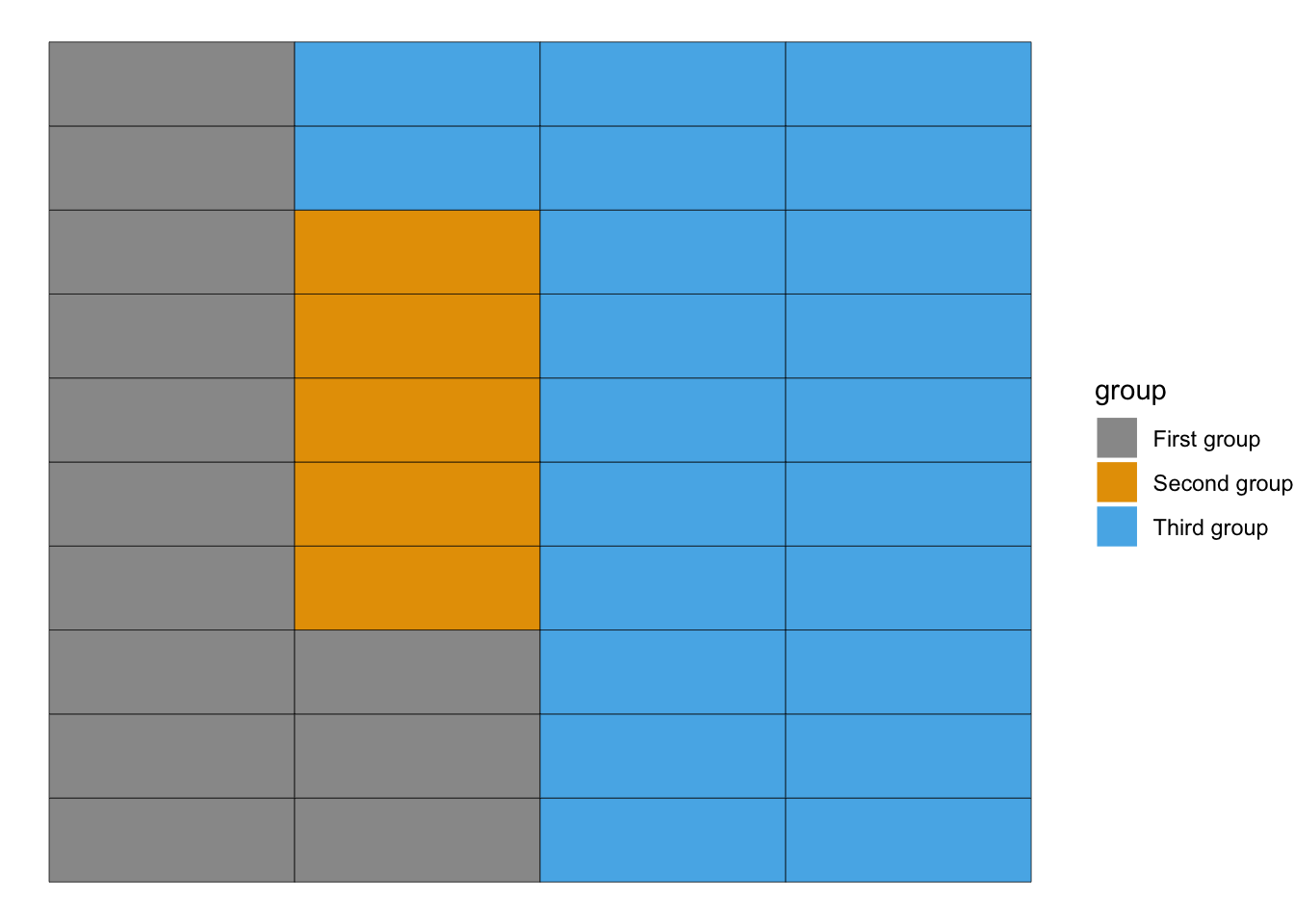

使用 ggplot2 绘制华夫饼图，修改图例

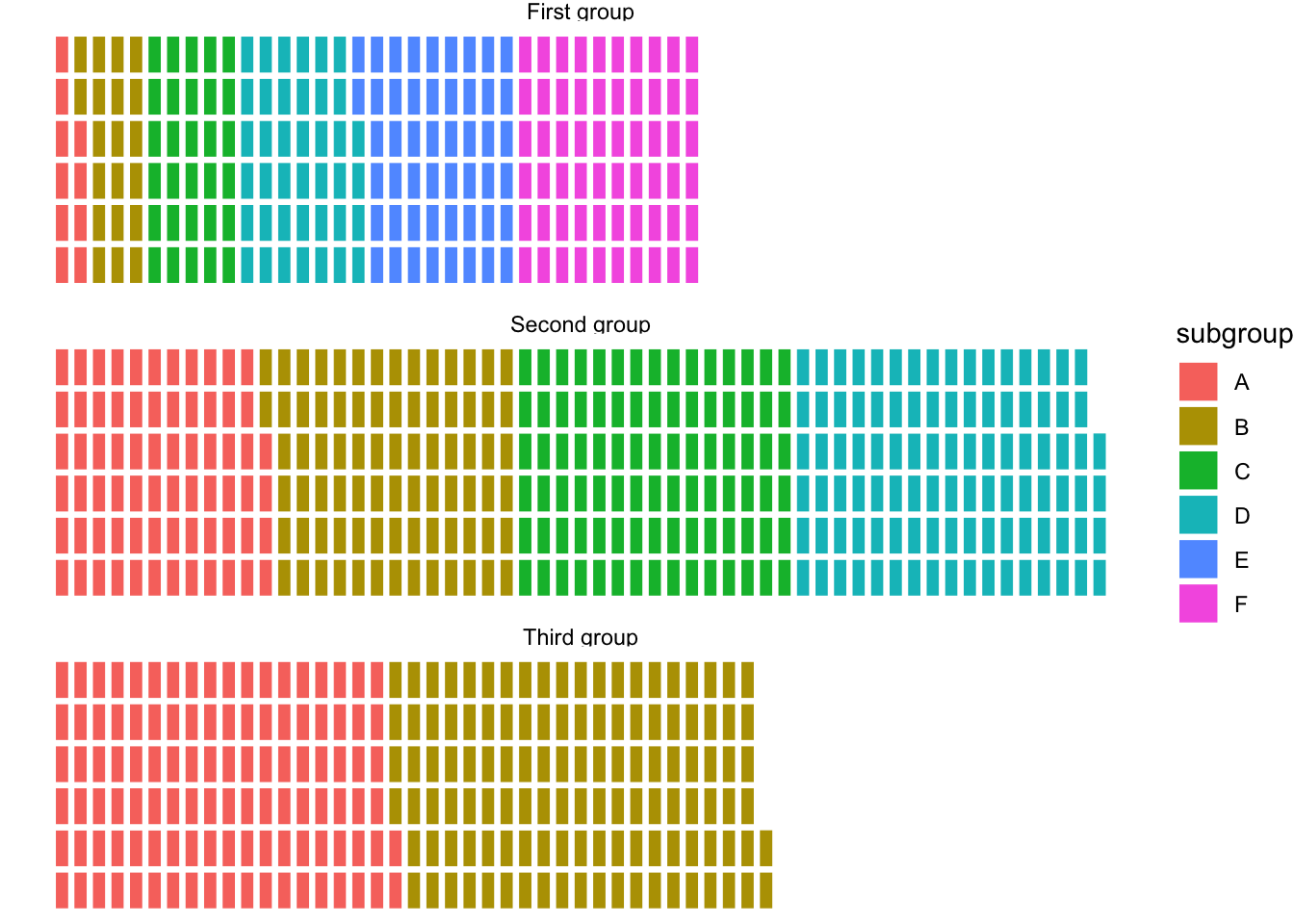

26.3.4 subgroup

通过对group分面，可以得到每个组的子组分布情况。

# 构造带有 subgroup 的示例数据
data <- data.frame(
    group = c(
        "First group",
        "First group",
        "First group",
        "First group",
        "First group",
        "First group",
        "Second group",
        "Second group",
        "Second group",
        "Second group",
        "Third group",
        "Third group"
    ),
    subgroup = c("A", "B", "C", "D", "E", "F", "A", "B", "C", "D", "A", "B"),
    value = c(10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120)
)

ggplot(data = data, aes(fill = subgroup, values = value)) +
    geom_waffle(color = "white", size = 1.125, n_rows = 6) +
    facet_wrap(~group, ncol = 1) + # 关键是分面 facet_wrap
    theme_void()

使用 ggplot2 绘制华夫饼图，分组显示

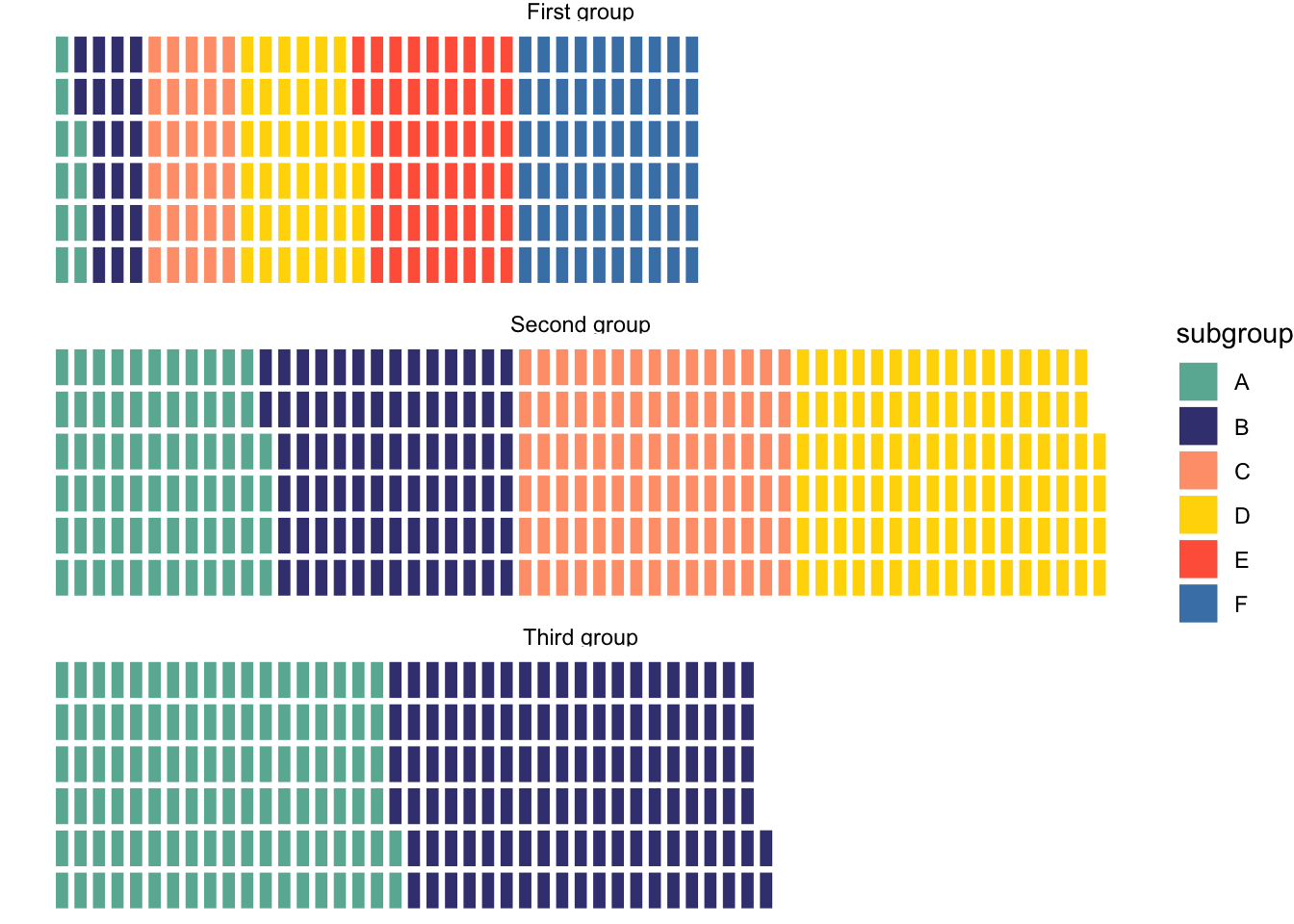

26.3.5 颜色

可以使用 scale_fill_manual() 来修改颜色。

ggplot(data = data, aes(fill = subgroup, values = value)) +
    geom_waffle(color = "white", size = 1.125, n_rows = 6) +
    facet_wrap(~group, ncol = 1) +
    theme_void() +
    scale_fill_manual(
        values = c(
            "#69b3a2",
            "#404080",
            "#FFA07A",
            "#FFD700",
            "#FF6347",
            "#4682B4"
        )
    )

scale_fill_manual() 修改颜色

或者使用我更爱的 scale_fill_brewer(palette = "Set2") 来使用预定义的调色板。

ggplot(data = data, aes(fill = subgroup, values = value)) +
    geom_waffle(color = "white", size = 1.125, n_rows = 6) +
    facet_wrap(~group, ncol = 1) +
    theme_void() +
    scale_fill_brewer(palette = "Set2")

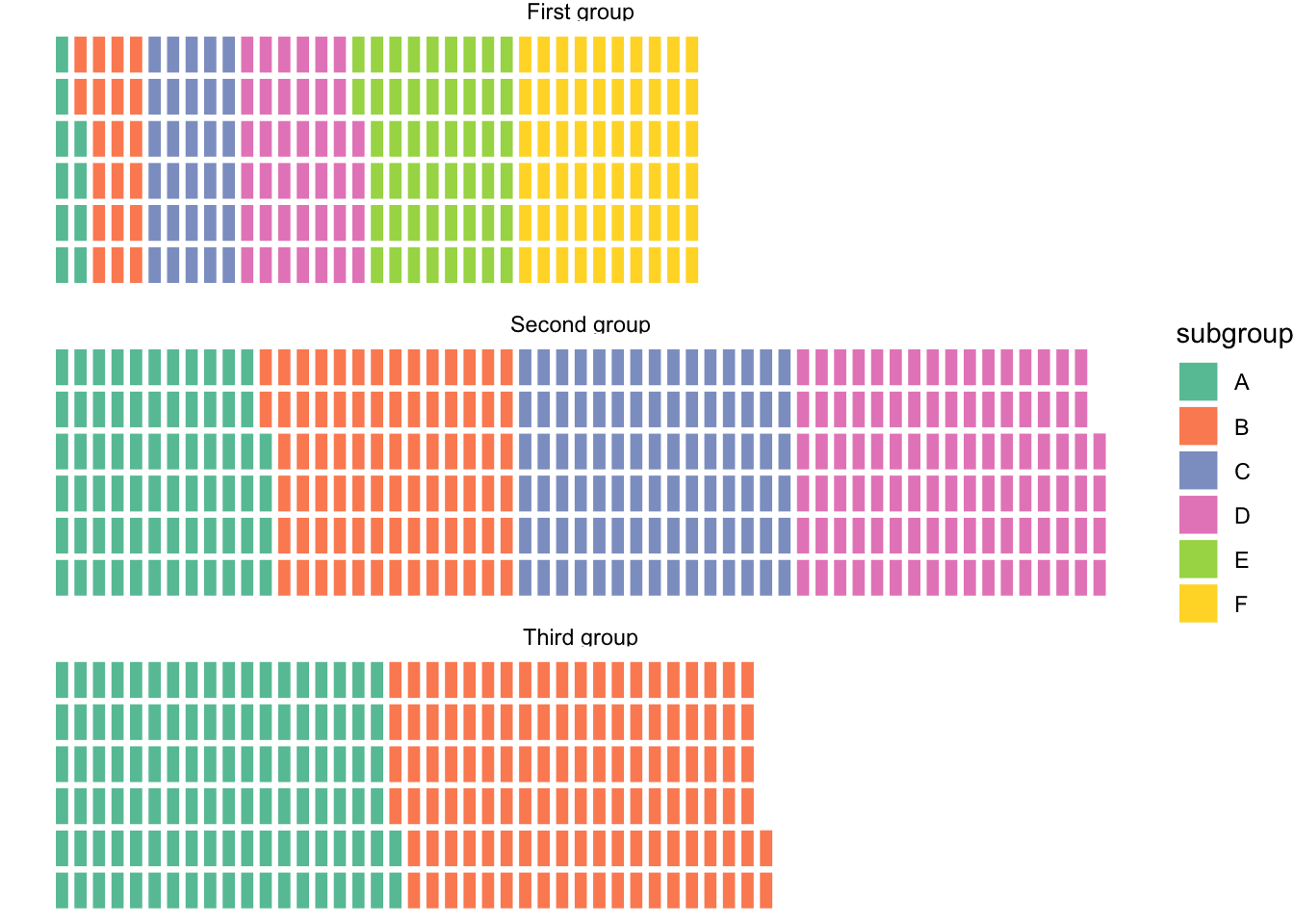

scale_fill_brewer() 更改颜色

26.4 Pearl

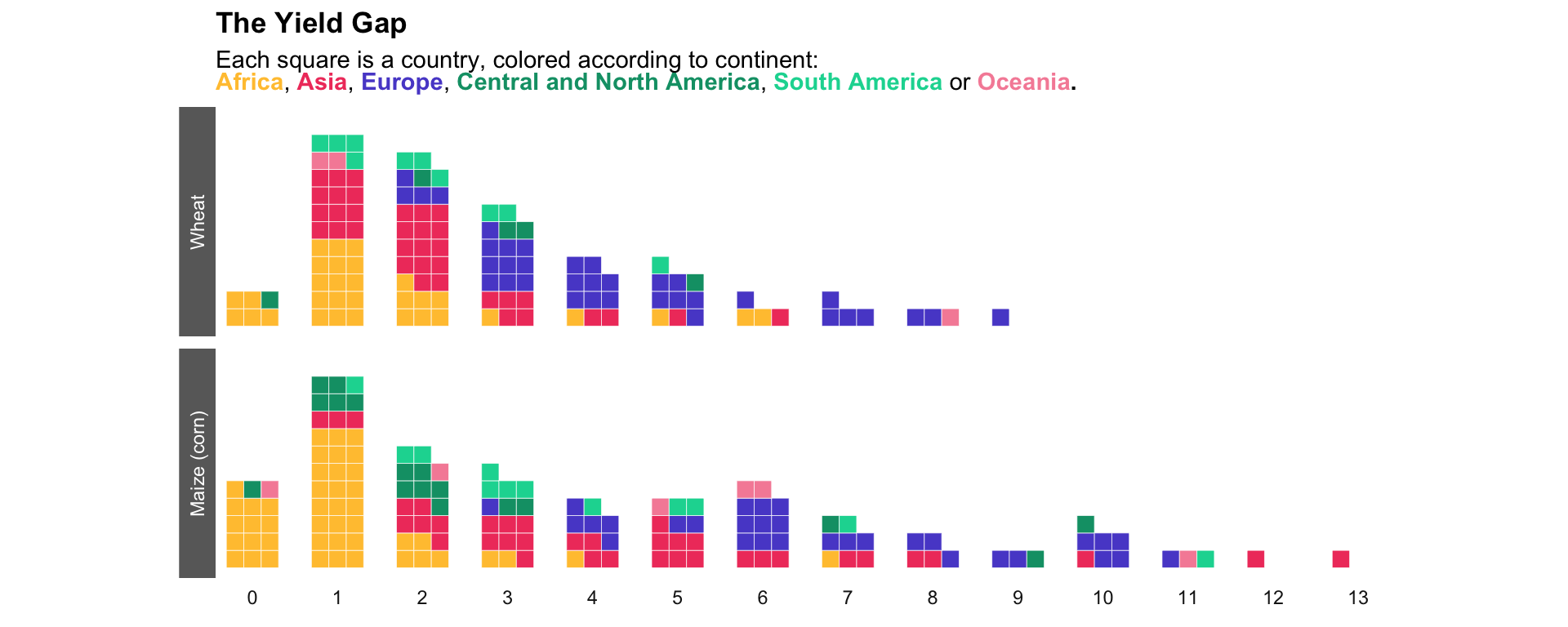

2010-2020年全球 各大洲小麦产量 分布的华夫饼图：

2010-2020年全球各大洲小麦/玉米产量分布

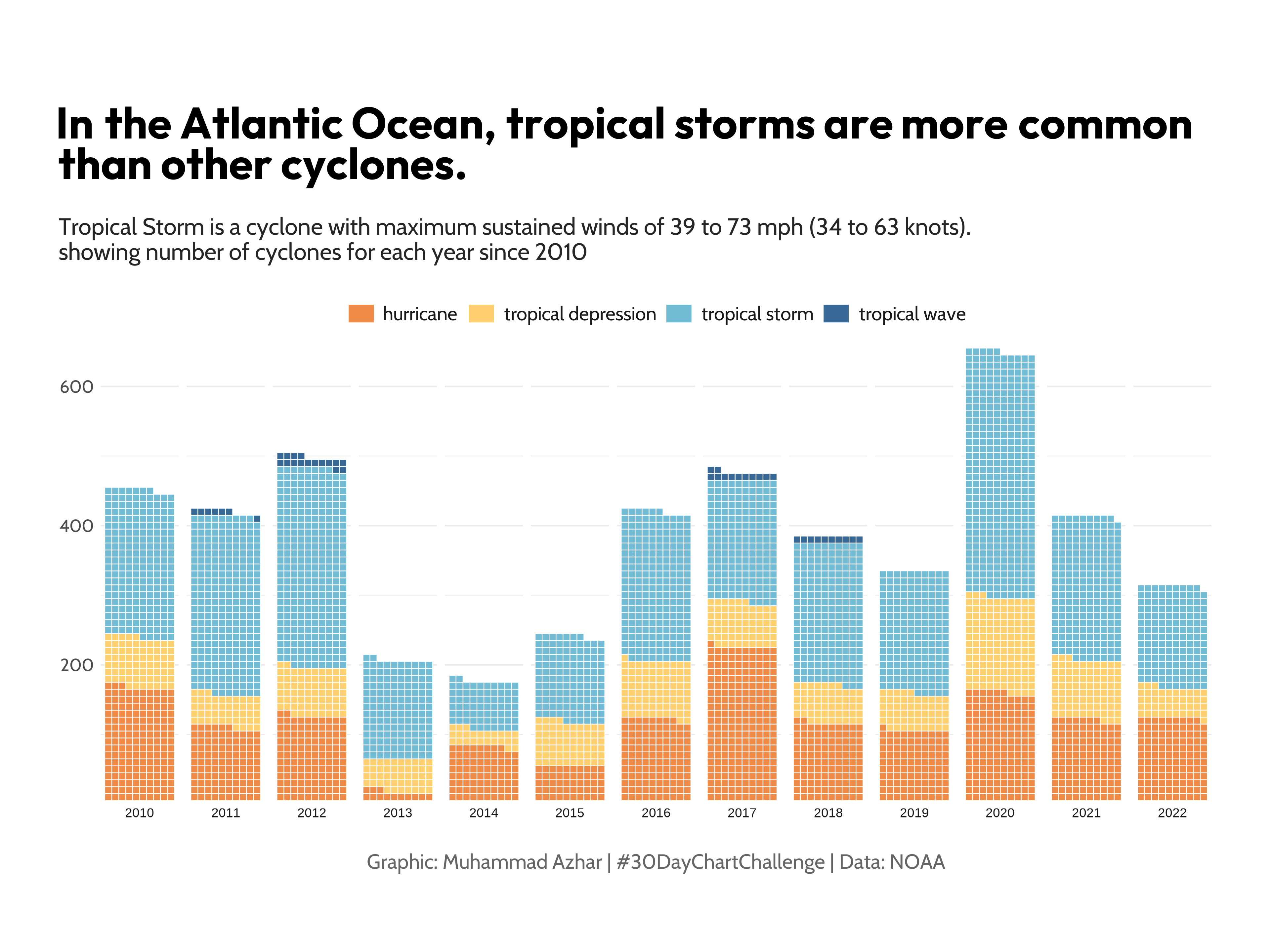

大西洋飓风数量 分布的华夫饼图：

大西洋飓风数量分布的华夫饼图

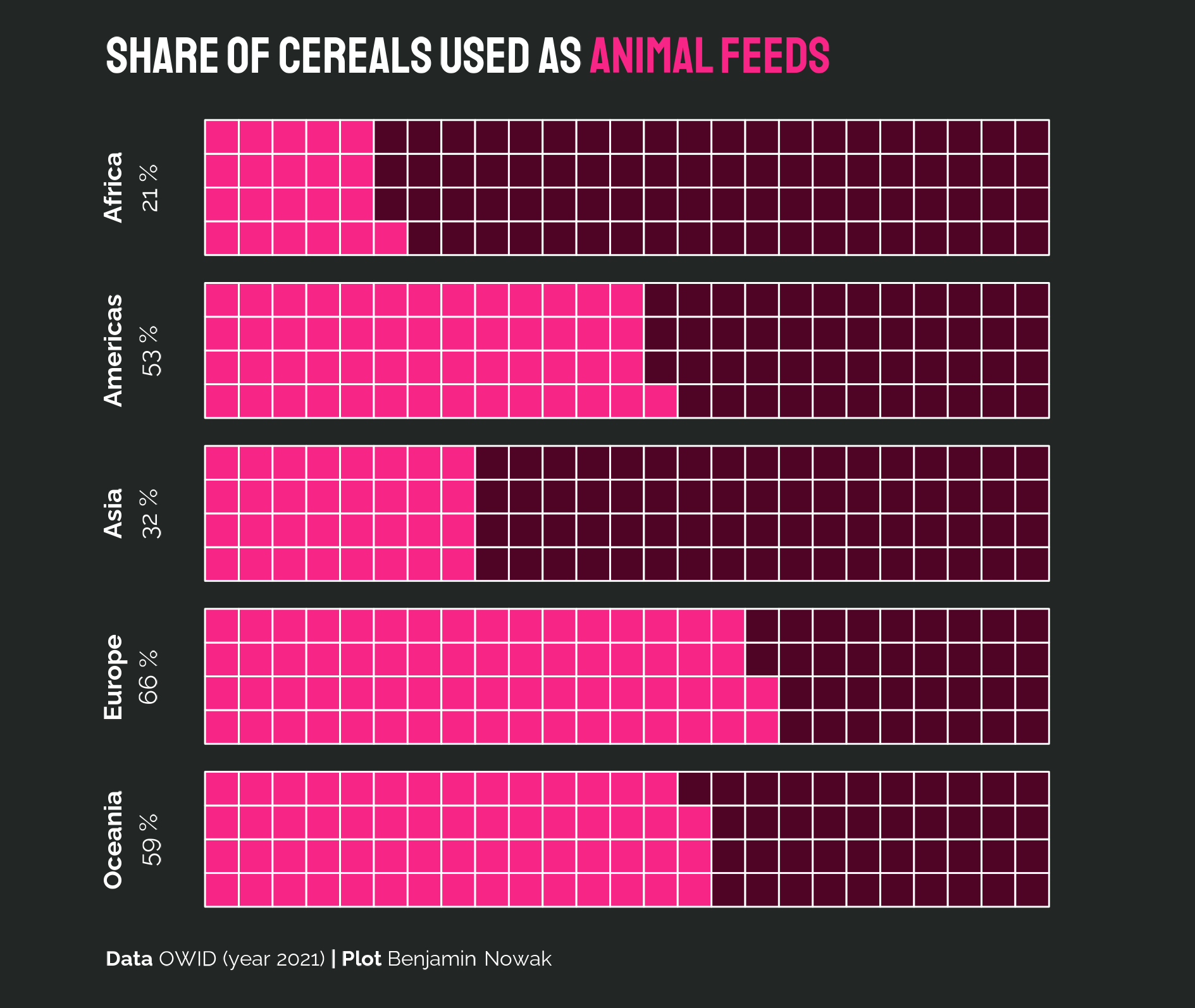

不同大洲作为动物饲料消耗的 谷物比例:

不同大洲作为动物饲料消耗的谷物比例
