21  Treemap

树图以嵌套矩形的集合形式展示层次结构数据。每个组由一个矩形表示，其面积与其值成正比。

21.1 PKG

library(treemap)
library(d3treeR) # 可选，用于交互式树图
# remotes::install_github("timelyportfolio/d3treeR")

21.2 Treemap

21.2.1 基本

# 构建示例数据
group <- c("group-1", "group-2", "group-3")
value <- c(13, 5, 22)
data <- data.frame(group, value)

# 绘制基本的Treemap
treemap(data, index = "group", vSize = "value", type = "index")

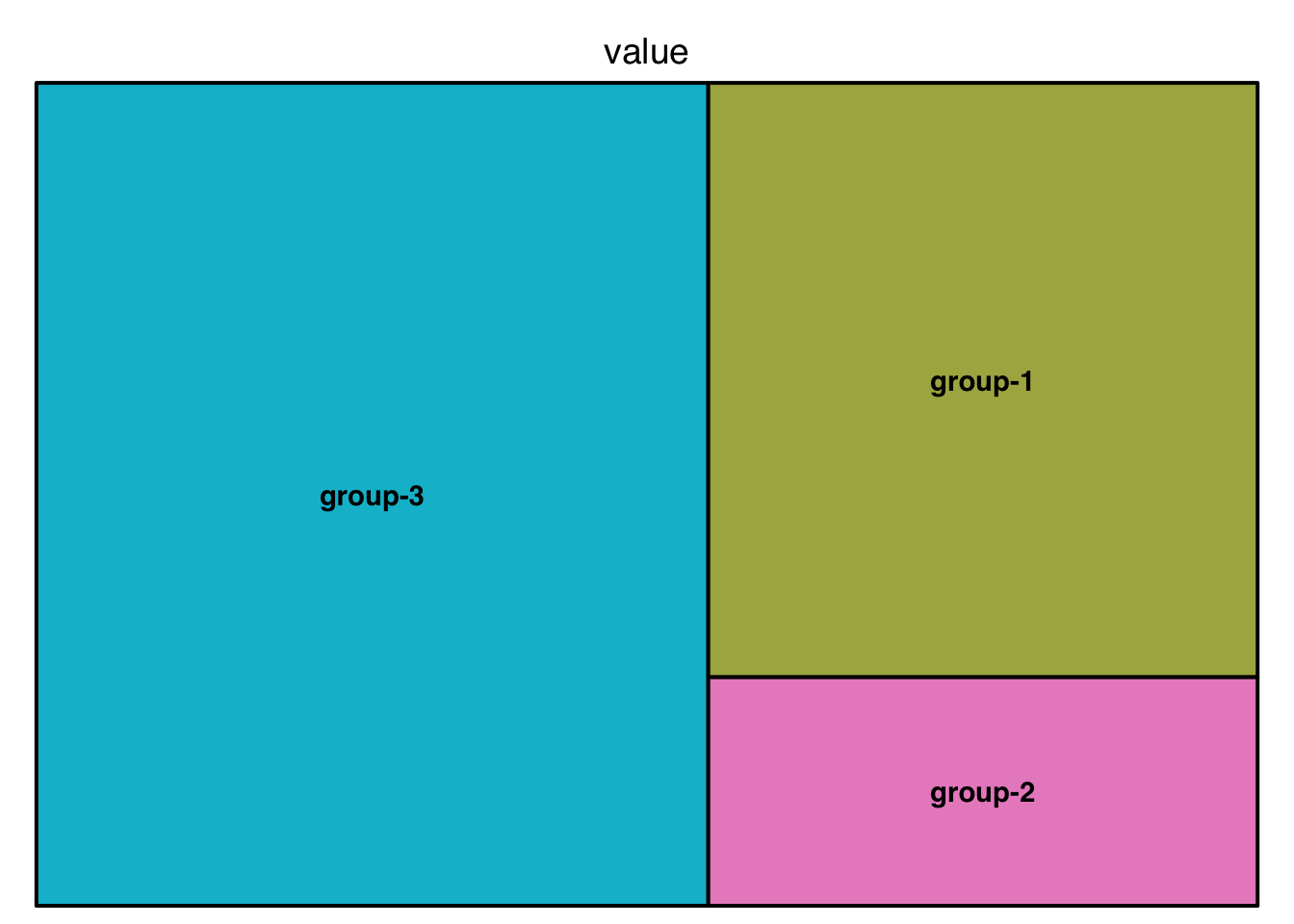

基本的Treemap

21.2.2 subgroup

# 构建带有subgroup的示例数据
group <- c(rep("group-1", 4), rep("group-2", 2), rep("group-3", 3))
subgroup <- paste("subgroup", c(1, 2, 3, 4, 1, 2, 1, 2, 3), sep = "-")
value <- c(13, 5, 22, 12, 11, 7, 3, 1, 23)
data <- data.frame(group, subgroup, value)

# 绘图
treemap(data, index = c("group", "subgroup"), vSize = "value", type = "index")

带有subgroup的Treemap

21.2.3 定制

treemap(
    data,
    index = c("group", "subgroup"), # 指定分组和子分组的变量名，决定树图的层次结构
    vSize = "value",                # 指定每个矩形面积对应的数据列
    type = "index",                 # 颜色类型，这里按分组着色
    fontsize.labels = c(15, 12),    # 标签字体大小，分别对应group和subgroup
    fontcolor.labels = c("white", "orange"), # 标签字体颜色，分别对应group和subgroup
    fontface.labels = c(2, 1),      # 标签字体样式，2为粗体，1为常规
    bg.labels = c("transparent"),   # 标签背景色，这里设置为透明
    align.labels = list(
        c("center", "center"),      # group标签居中对齐
        c("right", "bottom")        # subgroup标签右下对齐
    ),
    overlap.labels = 0.5,           # 标签重叠容忍度，0为不允许重叠，1为总是显示
    inflate.labels = F              # 是否根据矩形大小自动放大标签，F为不放大
)

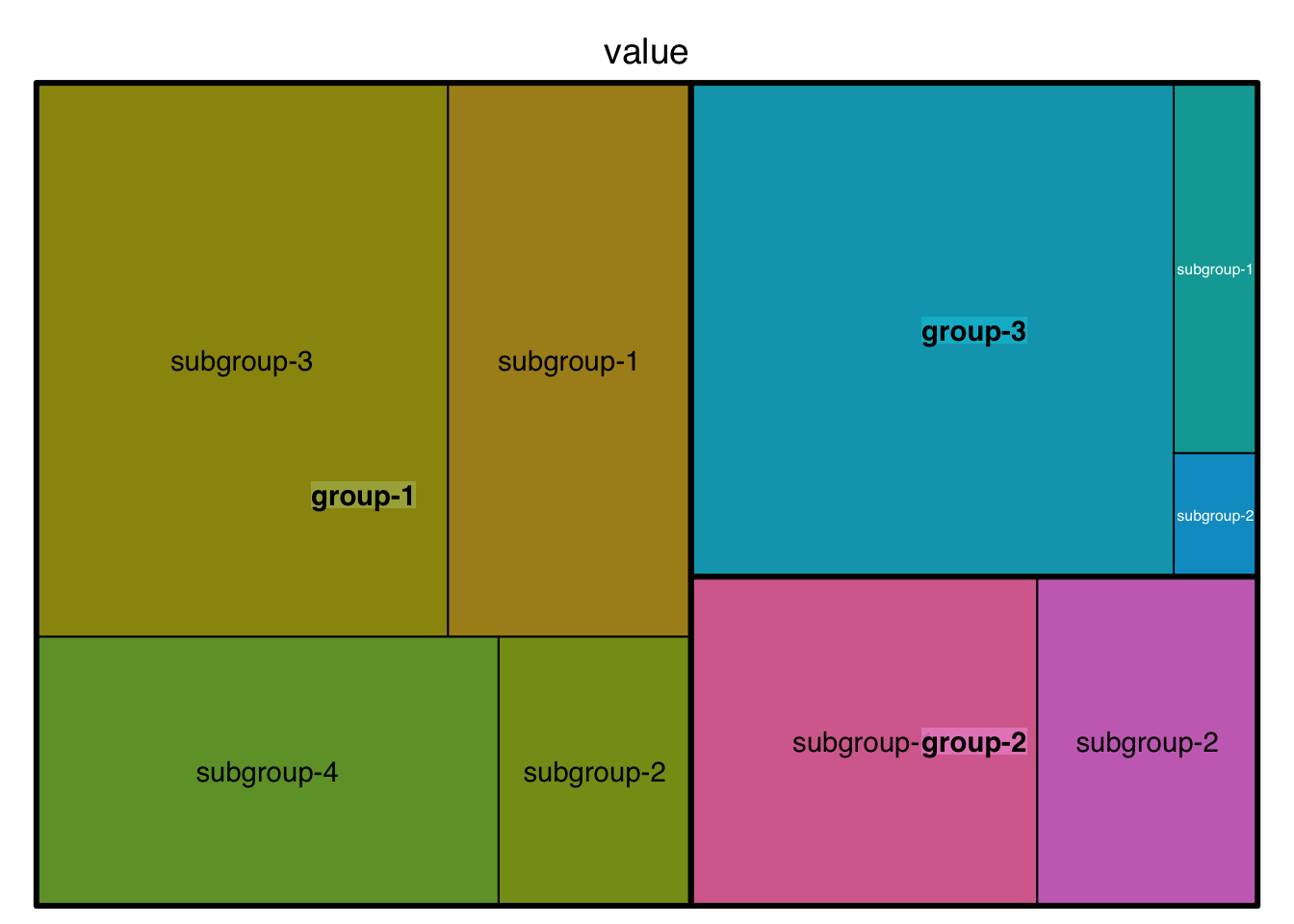

定制标签的Treemap

treemap(
    data,
    index = c("group", "subgroup"),    # 指定分组和子分组的变量名，决定树图的层次结构
    vSize = "value",                   # 指定每个矩形面积对应的数据列
    type = "index",                    # 颜色类型，这里按分组着色
    border.col = c("black", "white"),  # 边框颜色，分别对应group和subgroup
    border.lwds = c(7, 2)              # 边框线宽，分别对应group和subgroup
)

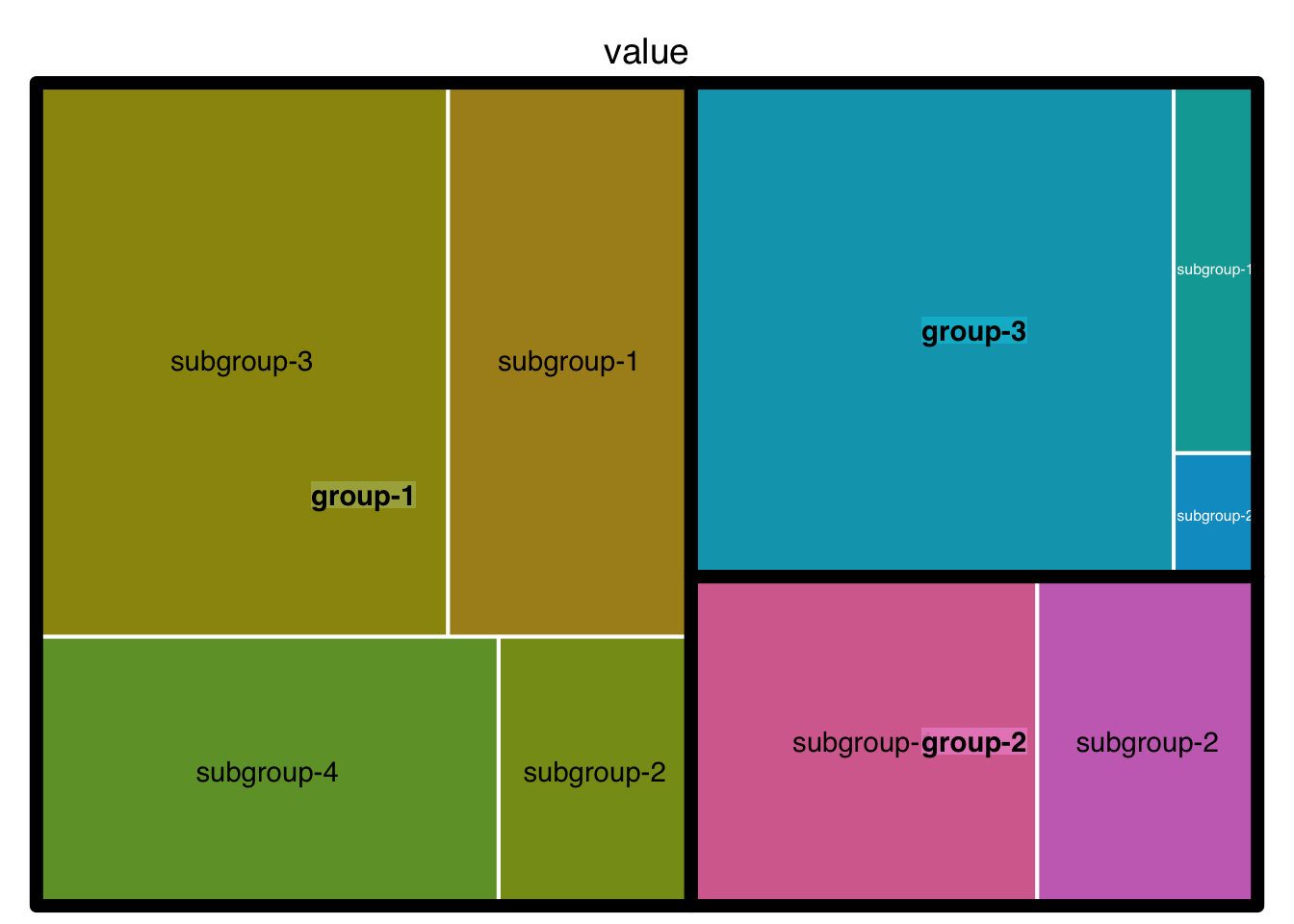

定制边框的Treemap

treemap(
    data,
    index = c("group", "subgroup"), # 指定分组和子分组的变量名，决定树图的层次结构
    vSize = "value", # 指定每个矩形面积对应的数据列
    type = "index", # 颜色类型，这里按分组着色，更多类型见 help(treemap)
    palette = "Set2", # 选择调色板，这里用RColorBrewer内置的"Set2"配色
    title = "My Treemap", # 设置树图的主标题
    fontsize.title = 12 # 设置主标题的字体大小
)

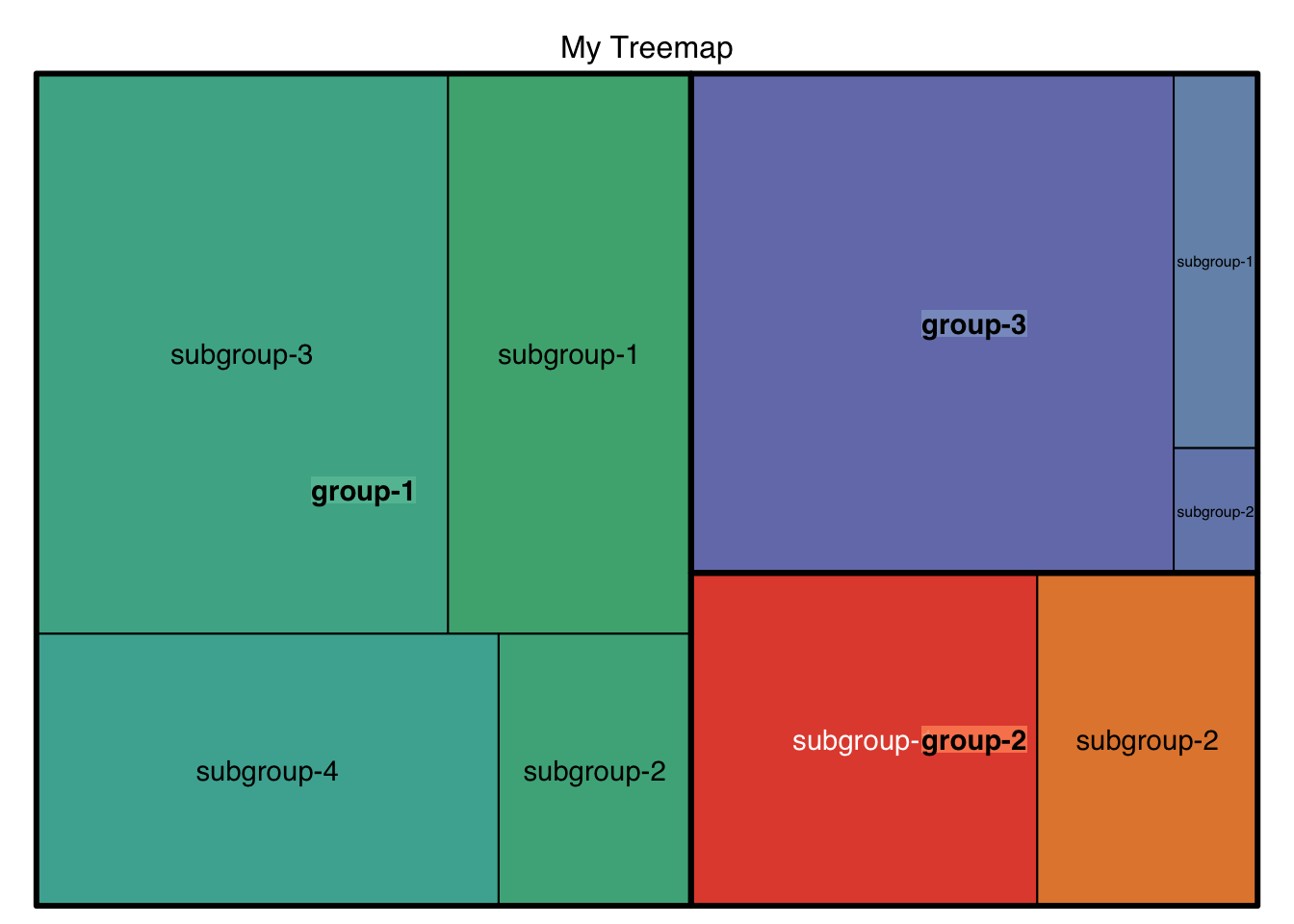

定制颜色和标题的Treemap

21.3 d3treeR

点击一个组来放大并显示其子组。

点击顶部的组名可以取消放大并回到之前的状态。

# 加载d3treeR包
library(d3treeR)

# 绘制treemap对象，设置分组、子分组、面积、颜色、调色板和标签样式
p <- treemap(
    data,
    index = c("group", "subgroup"), # 指定分组和子分组，决定树图的层次结构
    vSize = "value",                # 指定每个矩形面积对应的数据列
    type = "index",                 # 颜色类型，这里按分组着色
    palette = "Set2",               # 使用RColorBrewer的"Set2"配色方案
    bg.labels = c("white"),         # 标签背景色为白色
    align.labels = list(
        c("center", "center"),       # group标签居中对齐
        c("right", "bottom")         # subgroup标签右下对齐
    )
)

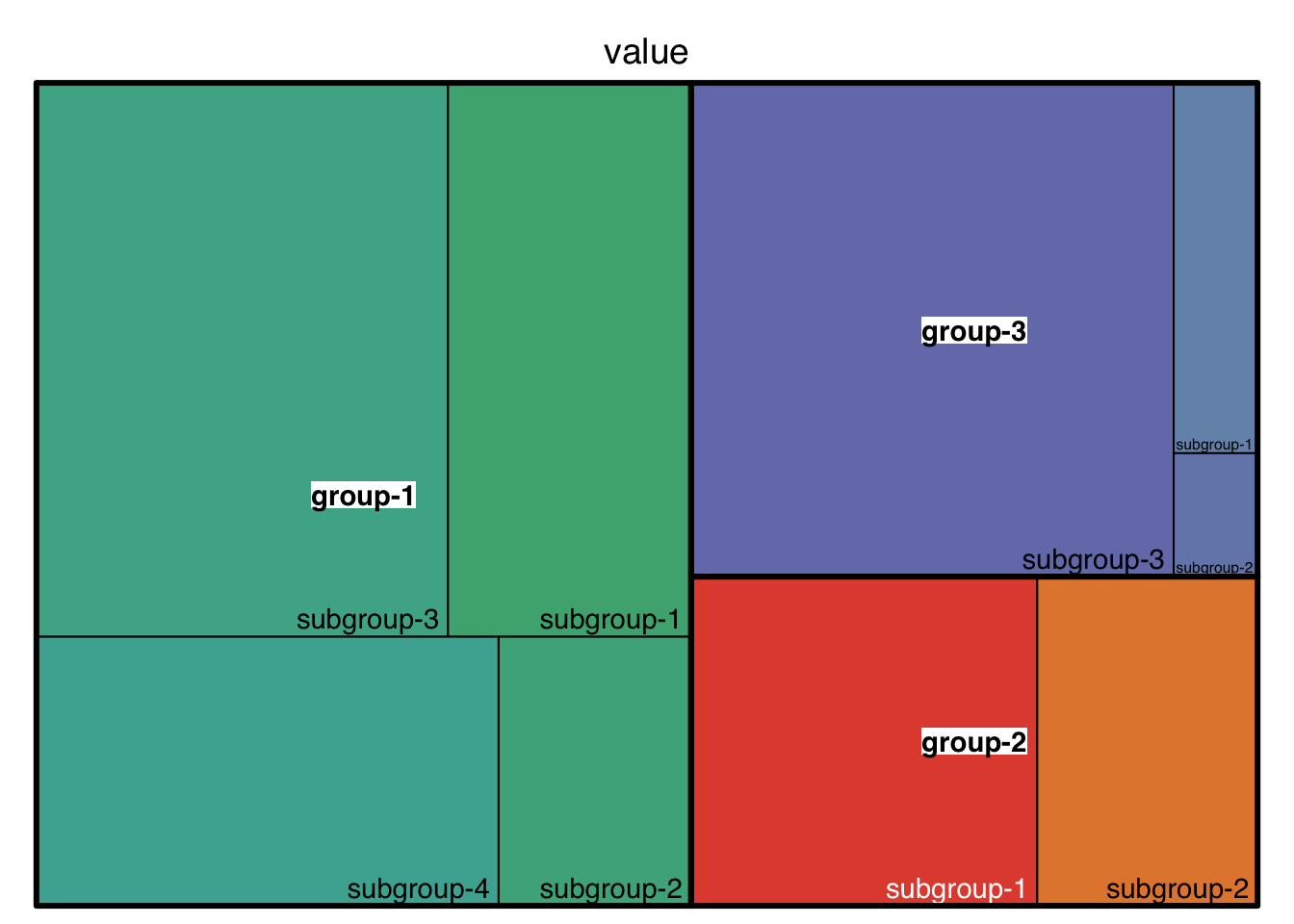

使用d3treeR实现可交互的Treemap

# 使用d3treeR将静态treemap对象转为可交互的HTML小部件
d3tree2(p, rootname = "Treemap 示例")

使用d3treeR实现可交互的Treemap

21.4 Pearl

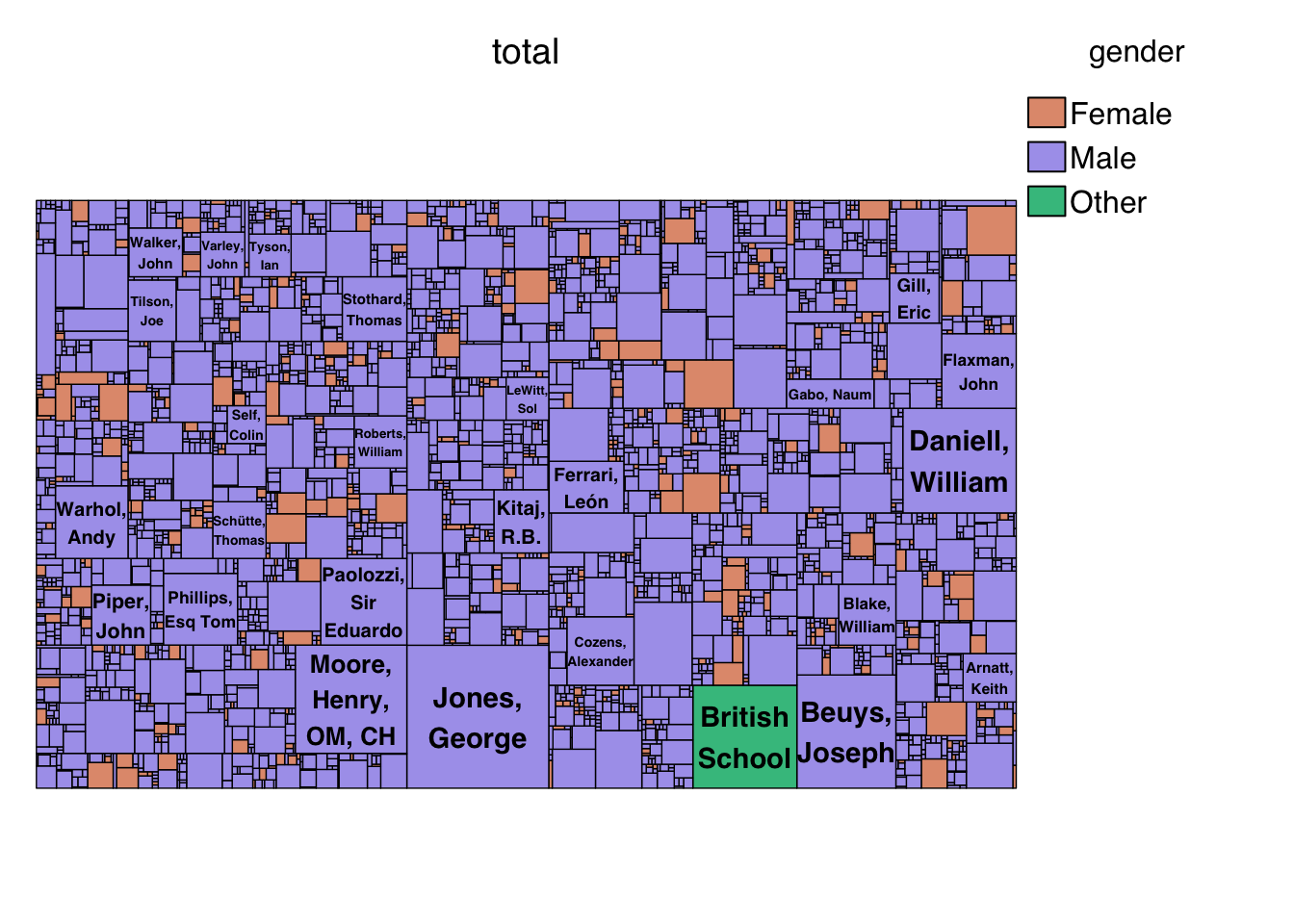

自定义注释和标签的树图

自定义注释和标签的树图
